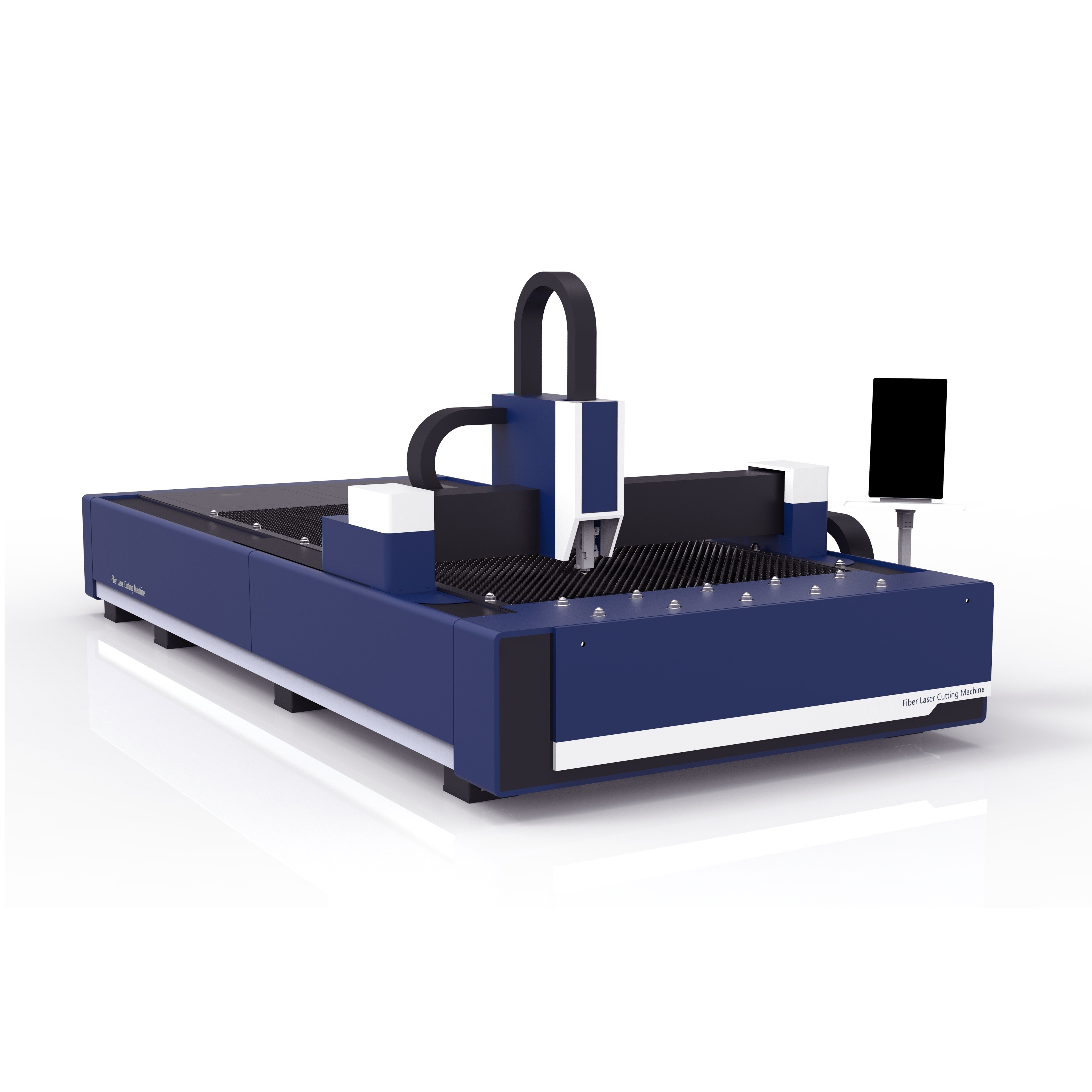

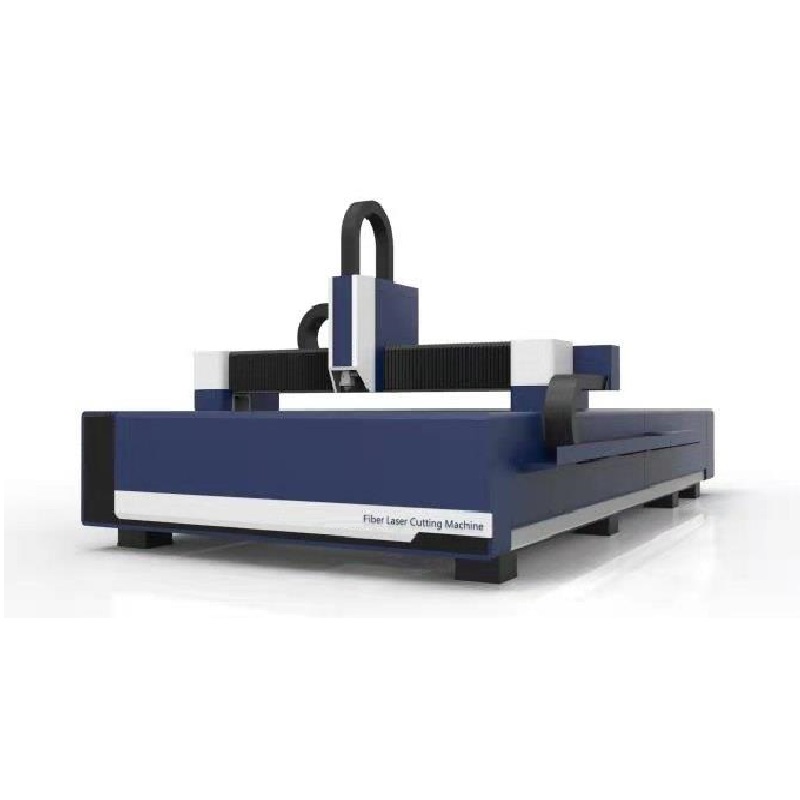

آلة قطع المعادن بالليزر الليفي Raycus IPG GC1530F مع نظام التحكم Cypcut

ميزة:

1. اعتماد التصنيع باستخدام الحاسب الآلي الخماسي السطوح، والطحن، والتثقيب، والنقر وغيرها من تقنيات المعالجة لضمان دقة التصنيع العالية.

٢. رأس ليزر من RAY Tools، مع وظيفة التركيز التلقائي bm109. (رأس ليزر WSX اختياري).

3. مصدر ليزر RAYCUS من العلامات التجارية المحلية الشهيرة، 1000 واط، 1500 واط، 2000 واط، 2500 واط. (مصدر ليزر IPG الألماني اختياري.)

4. نظام التحكم في Cypcut،   متصل بالكمبيوتر، تشغيل بسيط.

5. مبرد مياه S&A، درجة حرارة مزدوجة، تحكم مزدوج.

6. محرك سيرفو جانبان ياسكاوا، قوة كبيرة وأكثر استقرارا.

7. محور XY مزود بحامل تروس عالي الدقة، ومخفض من شركة Japan Shimpo، مما يضمن سرعة ودقة عالية. يتم نقل محور Z بواسطة لولب كروي دوار عالي الدقة.

8. اعتماد محرك سيرفو AC من فرنسا شنايدر، قوة كبيرة، قوة عزم دوران أقوى، سرعة العمل أكثر استقرارا وأسرع.

9. اعتماد مجموعة الغاز الذكية Japan SMC، والتحكم المزدوج في الغاز، والتعديل التلقائي لنوع الغاز وبرنامج الغاز.

10. قم بتكوينه باستخدام وظيفة المتابعة التلقائية بدون تلامس، لضمان أفضل طول بؤري وتأثير قطع.

11. متوافق مع برامج متعددة، يمكن تصميم الرسومات والحروف كما تريد، تشغيل بسيط ومرن وسهل.

المعلمة:

المعلمة:

المعلمة:

الميزات الرئيسية:

1. إطار آلة ملحوم من الفولاذ عالي التحمل

السرير ملحوم من أنابيب فولاذية سميكة. يُلَحَّم السرير لإزالة القوة الزائدة، وزيادة ليونته، وضمان ثباته أثناء عملية القطع.

2. إطار آلة ملحوم من الفولاذ عالي التحمل

صُنع ألمنيوم الطيران وفقًا لمعايير صناعة الطيران، ودُفع باستخدام مكبس سعته 4300 طن. بعد المعالجة بالتقادم، تصل صلابته إلى T6، وهي الأقوى بين جميع العوارض. يتميز ألمنيوم الطيران بمتانة جيدة، وخفة وزن، ومقاومة للتآكل والأكسدة، وكثافة منخفضة، مما يُحسّن سرعة المعالجة بشكل كبير.

3. وحدة التحكم CypCut

دعم قطع الطيران، والقفز، والتركيز الكهربائي، ومنضدة عمل التبادل المزدوج
دقة المسار 0.05 مم، دقة التموضع 0.01 مم
سرعة القطع 30 متر/دقيقة
أقصى سرعة لحركة الهواء 80 متر/دقيقة
أقصى تسارع 0.8G

4. خزانة التحكم

جميع المكونات الكهربائية مُغلّفة ومُوصّلة في حاوية كهربائية مزدوجة الأبواب، مما يُسهّل الوصول إليها وصيانتها عند الحاجة. جميع الأسلاك مُعلّمة، مما يُسهّل على العميل التنقل داخل الخزانة عند الحاجة.

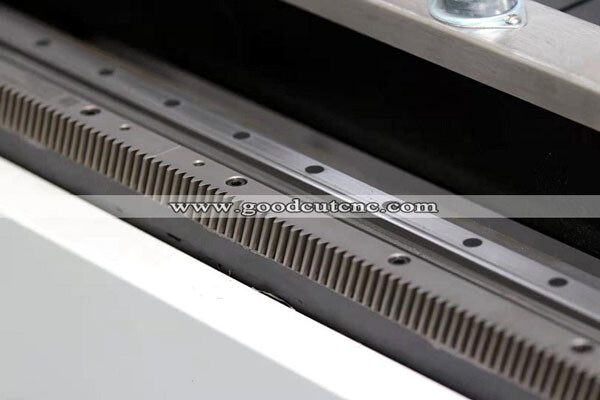

5. سكة مربعة ألمانية من ريكسروث ذات محور XY
نظام نقل الحركة YYC من تايوان

تعتمد الآلة على سكة مربعة من تايوان هيوين، تتميز بمتانة عالية. كما أن استخدام ترس رف حلزوني عالي الجودة يضمن دقة عالية.
الرف والترس على المحور XY من ألمانيا. صلابة المادة العالية تجعل الرف أكثر مقاومة للتآكل.

الصناعة المعمول بها:
يستخدم على نطاق واسع في الديكور الإعلاني، وأدوات المطبخ، والآلات الهندسية، والصلب، وهيكل الصفائح المعدنية، والسيارات، وتصنيع مكيفات الهواء، ومعالجة قطع الصفائح المعدنية وما إلى ذلك في جميع مناحي الحياة

المواد المطبقة:
تهدف بشكل أساسي إلى قطع الفولاذ المقاوم للصدأ والفولاذ الكربوني والصفائح المجلفنة والقطع السريع لأنواع مختلفة من المواد المعدنية مثل صفائح السبائك.
