Name: ماكينة القطع بالمنشار الجسري GC3220B CNC ذات 5 محاور للحجر
SKU: -1

جهاز توجيه CNC للحجر

احصل على عرض أسعار

ماكينة القطع بالمنشار الجسري GC3220B CNC ذات 5 محاور للحجر

GC3220B{##$@}ماكينة القطع بالمنشار الجسرية ذات 5 محاور
3200*2000 مم حجم العمل
قوة محرك الشفرة 15 كيلو وات
}وصف المنتج: 3200 * 2000 مم حجم العمل 3200*2000 مم قوة محرك الشفرة 15 كيلو واط قوة المغزل 5.5 كيلو واط XYZ + رأس دوار 360 درجة + إمالة 45 درجة

سؤال

اتصال

وصف المنتج

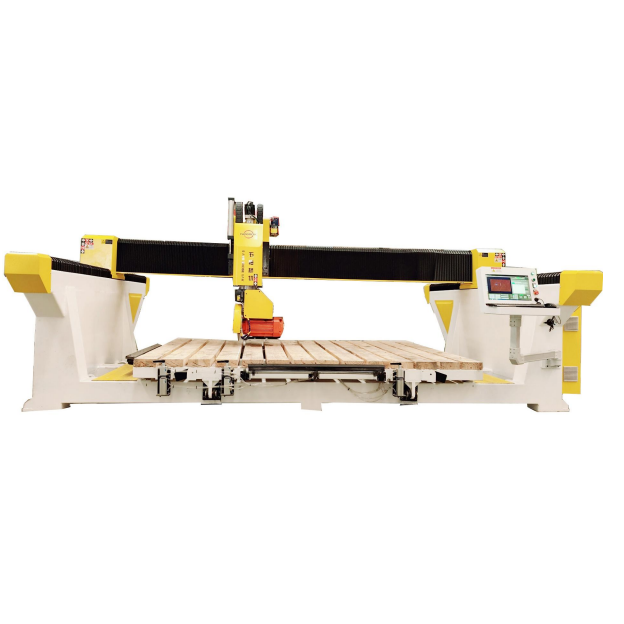

آلة قطع منشار جسر CNC GC3220B ذات 5 محاور للحجر

وظائف المعالجة المتعددة

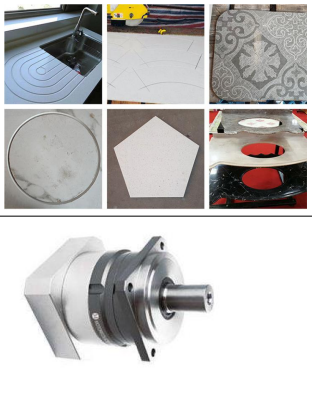

القطع (المربع، الماس، الدائرة، البيضاوي، يمكن قطع 45 درجة، قطع الملف الشخصي)، الطحن، الحواف، التلميع، قطع التشطيب، حفر دائري، حفر حفرة، حوض مفتوح.

المعايير الفنية

حجم العمل 3200 * 2000 مم قوة محرك الشفرة 15 كيلو واط قوة المغزل 5.5 كيلو واطXYZ + رأس دوّار 360 درجة &bsp؛ + إمالة 45 درجة طاولة مائلة هيدروليكية بزاوية 87 درجة (لسهولة التحميل)PLC + لوحة مفاتيح + ماوسمرجع القطع بالأشعة تحت الحمراء - ضوء ليزر الموضعضوء الليزري جهاز التحكم عن بُعددعم ملفات DXF، كما يمكن الرسم مباشرة على النظام جهاز ضغط هوائي أوتوماتيكي متضمن

طريقة البرمجة 1 : البرمجة اليدويةطريقة البرمجة 2 : إدخال الصورة

طريقة التحكم: CNC

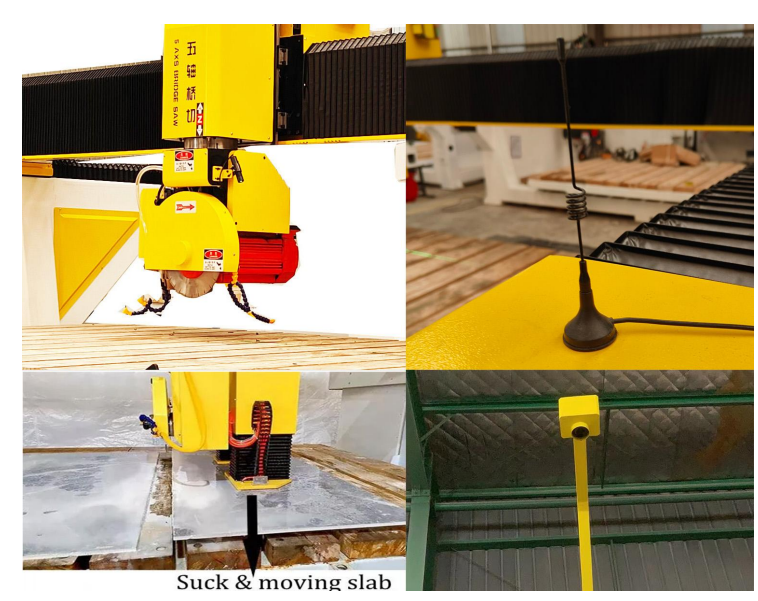

جهاز الضغط الهوائي الأوتوماتيكي

قوة محرك الشفرة 15 كيلو واط

جهد التشغيل 3 مراحل 380 فولت 50 هرتز 380 فولت 50 هرتز

دورة في الدقيقة 2980 دورة/دقيقة

حجم الشفرة 350 مم

شوط عمل المحور X 3200 مم، شوط عمل المحور X 3200 مم، شوط عمل المحور Y 2000 مم، شوط عمل المحور Z 260 مم

شوط عمل المحور 360 درجة دوران حر بزاوية 360 درجة

مغزل بقدرة 5.5 كيلوواط (صقل الحواف والطحن والحوض المفتوح وما إلى ذلك) 24000 دورة في الدقيقة

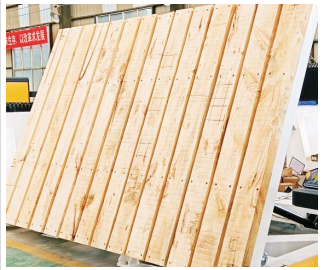

طاولة عكسية لسهولة التحميل

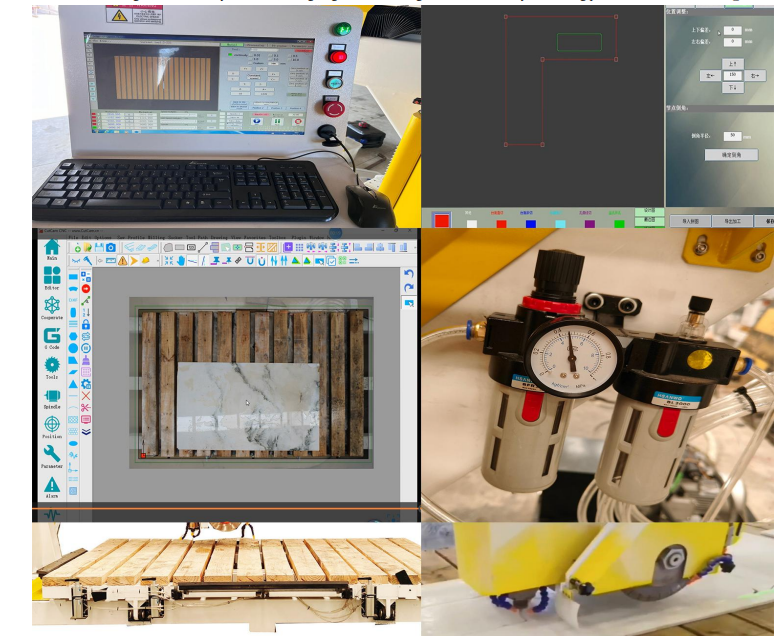

نظام التحكم PLC مع لوحة المفاتيح والفأرة

سرعة القطع بالمحور X/Y 6000-8000 مم/الدقيقة سرعة القطع بالمحور X/Y 6000-8000 مم/الدقيقة سرعة القطع بالمحور Z 4000-5500 مم/الدقيقة سرعة القطع بالمحور A &bsp؛ 0-8r/الدقيقة

سُمك القطع 100 مم

دقة المعالجة 0.02 مم

تحديد موضع الضوء الأحمر: بما في ذلك، مرجع القطع بالأشعة تحت الحمراء

حجم طاولة العمل 3200*2000

حجم العبوة 5400*2200*2100 مم الوزن 4500 كجم

الوظيفة: القطع (القطع (مربع، ماسي، دائري، دائري، بيضاوي، يمكن أن يقطع بزاوية 45 درجة)، الطحن، الحافة، التلميع، القطع المائل، الحفر، الحفر الدائري، حفر الحفرة، الحوض المفتوح.
