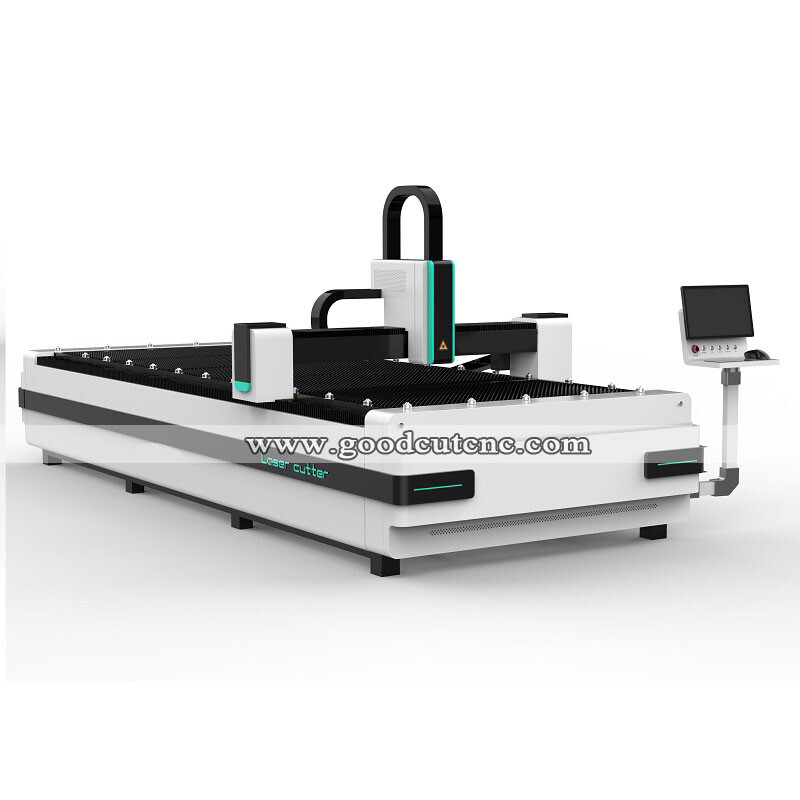

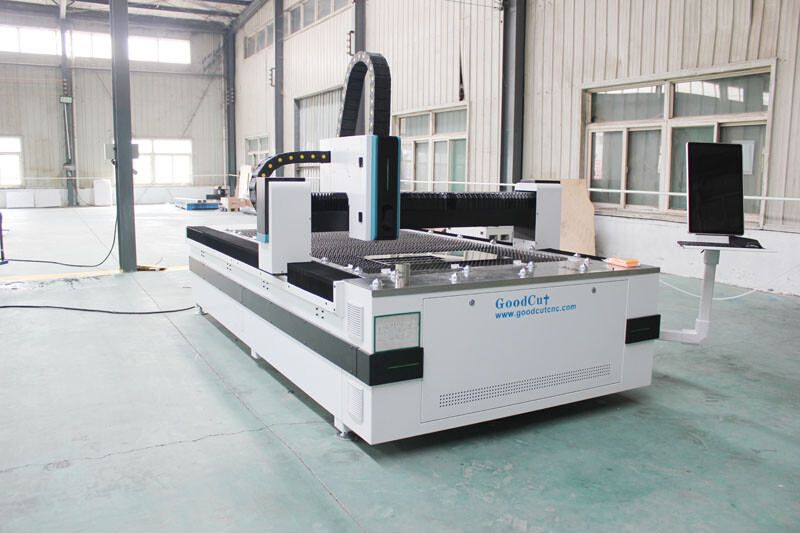

آلة ليزر الألياف GC1530F 1000W 1500W 2000W لقطع الصفائح المعدنية المصنوعة من الفولاذ المقاوم للصدأ 5 مم

آلة الليزر الألياف GC1530F بقوة 1000 واط 1500 واط 2000 واط لقطع صفائح الفولاذ المقاوم للصدأ بسمك 5 مم

• التكوين

• * حجم العمل 1500*3000 مم، يمكن تخصيص أحجام أخرى،

• * حسب سمك المادة، اختر مصدر ليزر مختلف: 500 واط 1000 واط 1500 واط 2000 واط 2500 واط.

• مصدر ليزر محلي Raycus ومستورد ألماني IPG متاح للاختيار.

• * رأس ليزر مستورد من سويسرا Raytools ومحلي WSX، مع تركيز يدوي وتركيز آلي للاختيار.

• * نظام تحكم Cypcut. متوفر Cypcut 1000 و Cypcut 2000 للاختيار.

• * مخفض سرعة ياباني Shimpo وفرنسي Motovario للاختيار.

• * مبرد ماء S&A، مزدوج درجة الحرارة، تحكم مزدوج.

• * محرك ووحدة تحكم Yackawa سيرفو.(محرك Delta متاح للاختيار.)

• * ترس ودبوس تايواني APEX؛ قضبان توجيه تايوانية HIWIN؛ مسمار كروي تايواني TBI
  ملاحظة: يمكننا تخصيص الآلة حسب متطلباتك.

•

• المعايير:

• أغراض	المعلمات
  مصدر الليزر	IPG/Raycus
  القدرة	500 واط 1000 واط 1500 واط 2000 واط 3000 واط (يمكن تخصيصها)
  القضبان الخطية	THK, HIWIN
  محرك مؤازر	نظام شنايدر سيرفو فرنسا
  المخفض	مخفض شيمبو الياباني
  رأس القطع	دبليو إس إتش إتش / رايتولز
  نظام التحكم	CYPCUT
  طول الموجة	1080nm
  عرض القطع	1300 * 2500 مم 1500 * 3000 مم 1500 * 4000 مم (يمكن تخصيصها)
  وسائط الليزر	ليزر الألياف
  متطلبات الجهد	220 فولت أو 380 فولت/50 هرتز-60 هرتز
  الحد الأدنى لعرض المسار	0.1mm
  دقة إعادة التموضع	±0.05mm
  تصويب التموضع التصويب	النقطة الحمراء
  سُمك القطع	الاعتماد على المواد

•


•

• الميزات الرئيسية:

• 1. إطار آلة ملحوم من الفولاذ الثقيل

•

• تم لحام السرير من أنابيب فولاذية سميكة. يتم تلدين السرير لإزالة القوة الزائدة، وزيادة مرونة السرير، وضمان الاستقرار أثناء عملية القطع.

• 2. إطار آلة ملحوم من الفولاذ الثقيل

•

• تم تصنيع الألومنيوم الفضائي وفقًا لمعايير الفضاء وتم بثقه باستخدام مكبس 4300 طن. بعد المعالجة بالشيخوخة، يمكن أن تصل الصلابة إلى T6، وهي الأقوى بين جميع الحزم. يتميز الألومنيوم الفضائي بمتانة جيدة، وزن خفيف، مقاومة للتآكل، مقاومة للأكسدة وكثافة منخفضة، مما يمكن أن يحسن سرعة المعالجة بشكل كبير.

• 3. وحدة تحكم CypCut

•

• يدعم القطع أثناء الطيران، القفز، التركيز الكهربائي، منضدة عمل مزدوجة التبادل
  دقة المسار 0.05 مم، دقة التموضع 0.01 مم
  سرعة القطع 30 م/دقيقة
  أقصى سرعة حركة هوائية 80 م/دقيقة
  أقصى تسارع 0.8G

• 4. خزانة التحكم

•

• يتم تركيب جميع المكونات الكهربائية وتوصيلها في خزانة كهربائية ذات باب مزدوج. هذا يسمح بالوصول السهل والصيانة عند الحاجة. يتم وضع علامات على جميع الأسلاك بحيث يمكن للعميل التنقل بسهولة داخل الخزانة عند الحاجة إلى الصيانة.

• 5. محور XY قضبان توجيه مربعة تايوانية HIWIN &نظام نقل ترس تايواني YYC

•

• تستخدم الآلة قضبان توجيه مربعة تايوانية HIWIN، وهي أكثر متانة. واستخدام ترس حلزوني عالي الجودة، يجعلها عالية الدقة.
  الترس والدبوس على محوري XY من ألمانيا. صلابة المادة العالية تجعل الترس أكثر مقاومة للاهتراء.

• 6. مسمار كروي تايواني TBI على محور Z

•

• كأفضل ماركة للمسامير الكروية، يشتهر مسمار TBI الكروي بدقته العالية وعمره الطويل.

• 7. بكرة التغذية

•

• تأتي الآلة مع بكرة التغذية. ستساعد بكرة التغذية العامل على تغذية المادة بسهولة.

• 8. منضدة عمل مسننة

•

• يمكن لمنضدة الفولاذ المسننة تحمل قطع عمل أثقل ولديها مساحة صغيرة فقط للمس قطعة العمل عند القطع، مما يزيد من ذوبان سطح المنضدة بواسطة حرارة الليزر.
  كل قطعة مستقلة لسهولة الاستبدال والصيانة.

• 9. مبرد ماء S&A

• وظيفة مبرد الماء هي تقليل درجة حرارة مولد الليزر ومنع احتراق الليزر. نستخدم فقط مبردات ماء ماركات ذات جودة موثوقة.

•

• التطبيق:

•

•

• يستخدم بشكل رئيسي لقطع الفولاذ الكربوني، الفولاذ السيليكوني، الفولاذ المقاوم للصدأ، سبائك الألومنيوم، سبائك التيتانيوم، صفائح الفولاذ المجلفن، لوحة التخليل، لوحة الألومنيوم والزنك، النحاس والعديد من أنواع قطع المواد المعدنية وغيرها.

  الصناعات المطبقة:
  يستخدم في معالجة الصفائح المعدنية، الطيران، الفضاء، الإلكترونيات، الأجهزة الكهربائية، قطع غيار المترو، السيارات، الآلات، المكونات الدقيقة، السفن، معدات التعدين، المصاعد، الأجهزة المنزلية، الهدايا والحرف اليدوية، معالجة الأدوات، الزخرفة، الإعلانات، معالجة المعادن الأجنبية المختلفة في صناعات التصنيع.

•


•
